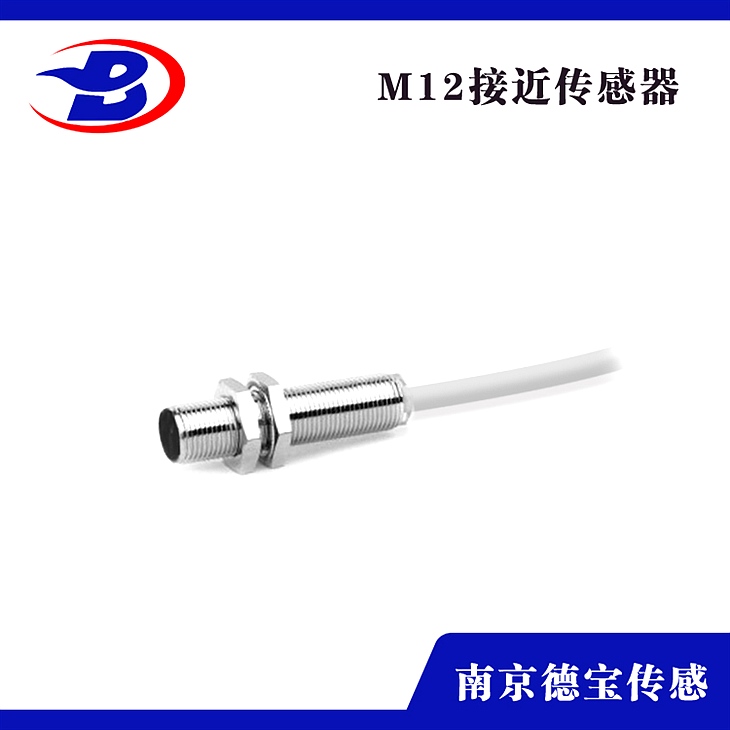

DOB-LKT/L-DQNY電感式兩線制常開接近開關

DOB-LKT/L-DQNY電感式兩線制常開接近開關

留意事項

1、嚴禁在接通電源的狀態下接線，嚴厲按接線圖上的標色接線。

2、開關感應面與被測體之間的間隔應該取額定動作間隔的80]以?xún)?nèi)，以***開關工作。

3、接近開關普通不宜串、并聯運用，如有需求，倡議用中間繼電器串、并聯來驅動負載。

4、直流型開關運用直流穩壓電源供電，電壓紋波小于10]（vpp）。

5、二進制開關（不管直流還是交流）先經負載再接至電源，否則將損壞開關。

6、高溫接近開關的工作電壓不允許超越其標準值。

產品特性

1、放大電路一體式設計,

2、高可在150℃的惡劣環境中應用,

3、運用壽命長,

4、浪涌,過載,逆極性維護功用,

5、可在水中應用

6、裝置方式:埋入式,非埋入式,

7、檢測間隔:2m,4mm,

8、輸出方式:NPN/PNPNO/NC,

9、電源電壓:10-30VDC,

10、外形規格:M30*1*51mm,

11、環境溫度:-25…150℃

12、外殼資料:鎳銅合金

13、銜接方式:2m硅膠電纜

接線圖

1、接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。

2、兩線制接近開關的接線比擬簡單，接近開關與負載串聯后接到電源即可。

3、三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：關于NPN型接近開關，應接到電源正端；關于PNP型接近開關，則應接到電源0V端。

4、接近開關的負載能夠是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。

5、需求特別留意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊普通可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要***NPN型接近開關；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要***PNP型接近開關。千萬不要選錯了。

6、兩線制接近開關受工作條件的控制，導通時開關自身產生一定壓降，截止時又有一定的剩余電流流過，***時應予思索。三線制接近開關雖多了一根線，但不受剩余電流之類不利要素的攪擾。

7、有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功用，此種狀況，請按產品闡明書詳細接線。
