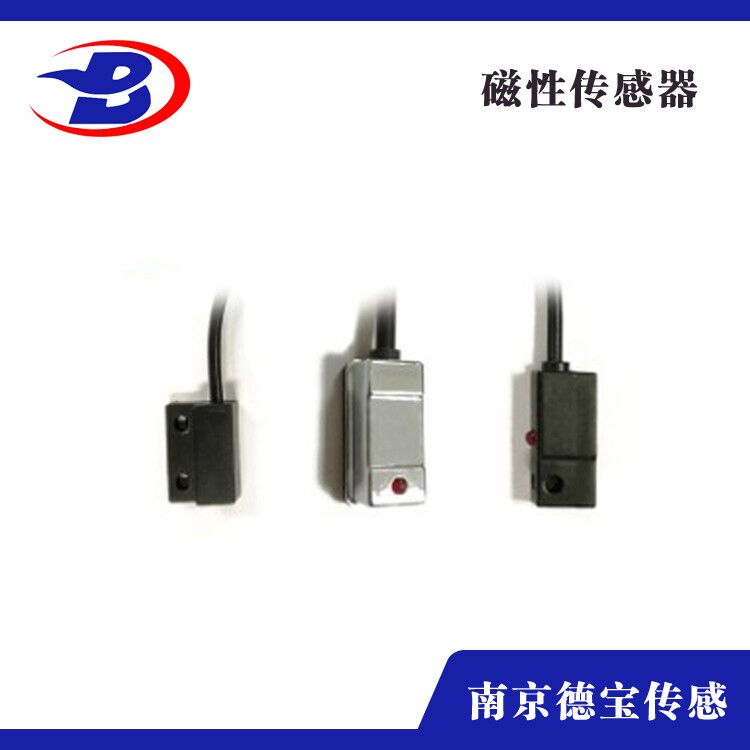

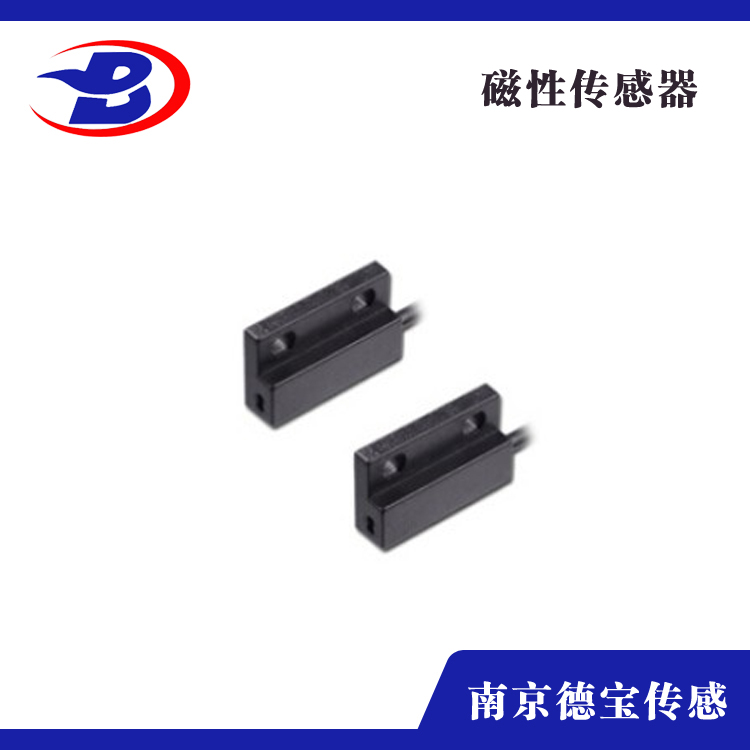

DOB- DS1E020氣缸磁性開關 無源

產品說明

1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸頭的周圍，不能有強磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短接燒毀觸點。接線應盡量短，盡可能遠離其它配線

2、功能非記憶型磁接近開關，為非接觸的，有通，斷或轉換功能，以便實現對位，限位和各種控制目的。

技術性能指標

1.動作距離：120mm

2.通斷差：30mm以內

3.響應時間：小于10ms

4.振動頻率：20G10-1000HZ

5.勵磁電壓：DC24V±2V

6.勵磁電流：0.6A

7.環境濕度：-55℃—+125℃

8.接點容量：80VA

9.開關電流：0.8A

10.開關電壓：DC350VAC300V

11.接觸電阻：小于0.1Ω

12.重量：磁體3.6kg觸頭0.6kg

13.用JZ7-44作負荷，壽命500000次

使用環境條件及注意事項

1、周圍環境溫度:-5℃～+60℃；

2、大氣壓力：80KPa～106KPa；

3、相對濕度：≤95%（+25℃）；

4、大氣壓力：80KPa～106KPa；

5、無振動和沖擊的場合；

6、煤礦井下有爆炸性混合物，但無破壞緣的腐蝕性氣體的場合。

7、嚴禁在運行中敲打，嚴禁改裝影響防爆性能。

8、配套磁鋼表面磁場須≥1300GS。
