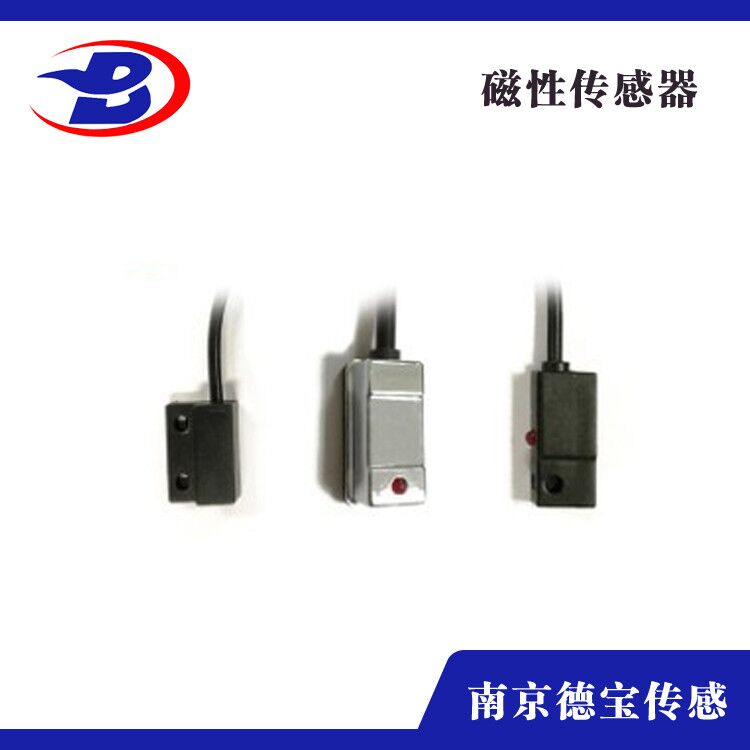

DOB CMSG/L-08ET 磁性開關

DOB CMSG/L-08ET 磁性開關使用注意事項

.1.電壓和電流應避免超出使用范圍

.2.嚴禁磁性開關與電源直接接通，必須同負載（如繼電器等）串聯使用

.3.磁性開關選用連接之前，要確認使用的工作電源，采用直流電源時，磁性開關的紅色線接電源的正極。

.4.請避免在有強磁場，大電流的環境使用磁性開關氣缸，若要使用，請加屏蔽裝置

選擇氣缸配件：按照動作和連接的要求，選擇氣缸配件

DOB CMSG/L-08ET 磁性開關的作用

1、氣缸的磁性開關主要是作為位置信號提供給控制器，控制器檢測到磁性開關信號的有無，對氣缸實現位置控制、到位停止、到位啟動。

2、磁性開關的信號可以直接輸出到TPC8-8TD表格程序控制器的輸入端，實現上述功能，還可以通過控制器的判斷間接實現到位報警、未到位報警、物料檢測，以及可以對氣缸的動作次數進行計數和循環次數的控制。

3、如果不使用磁性開關，通過控制器內部的定時控制也是可以實現各種動作的控制，由于氣壓不穩氣缸的行程時間的誤差，因此必須設置較長的定時時間才能可靠的工作，這樣定時控制會降低設備的工作效率。而使用磁性開關來檢測氣缸的位置和狀態，可以有效地提高被控設備的工作效率。

性開關使用注意事項

1）從安全考慮，兩磁性開關的間距應比大磁滯距離大3mm。

2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。

3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測精度，兩缸筒間距離一般應大于40mm。

4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的速度vmax。大速度vmax與磁性開關的*小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc

例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的*小動作范圍lmin=10mm，則磁性開關能檢測的速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的磁性開關。

5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關佳安裝位置出現偏移。
